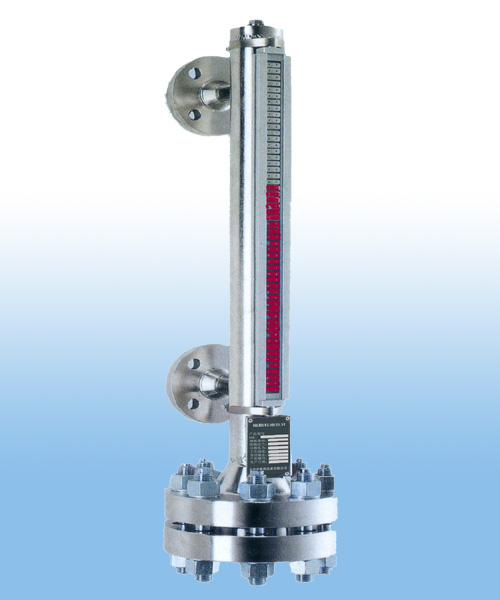

磁翻板液位計*

磁翻板液位計是根據國內外同類產品加以消化提高且按照原化工部頒布的磁性

液位計標準HG/T21584-95研制生產的產品。該儀表可用于各種塔、罐、槽、球

型容器和鍋爐等設備的介質液位檢測。磁翻板液位計位計可直接用來觀察各種

容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位

計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。

磁翻板液位計*

磁翻板液位計的說明

    專業生產的不銹鋼內襯磁翻板液位計采用不銹鋼本體內襯聚丙烯（PP）

和聚四氟乙烯（PTFE）工藝，有很高的結構強度和耐腐蝕性，可適用于鹽酸等

酸性液體、堿性液體和有機溶劑。但不適合濃縮硝酸、含氯溶劑、芳香劑、脂

肪族等介質液體的測量。側裝式不銹鋼內襯四氟磁翻板液位計有不銹鋼主體內

襯聚四氟乙烯（PTFE）和不銹鋼內襯聚丙烯（PP）兩種，適合腐蝕性介質的測

量。
    側裝式內襯型磁翻板液位計（PTFE）適用于腐蝕性介質且工作溫度又較

高場合的液位測量，采用先進的不銹鋼內襯聚四氟乙烯拉伸翻邊新工藝，結構

可靠，使用壽命長。是強腐蝕性介質液位測量的*選擇。

    側裝式內襯型磁翻板液位計（PP）適用于鹽酸、稀硫酸等無機類腐蝕性

液體的測量,由于采用進口高強度可與金屬接近,尤其是PPR *的保溫性,合該

產品適用于室外水箱液位測量,遇冬季內部不會結冰.但不如襯PTFE型耐溫及耐

壓性能好，溫度及壓力較低時選用此產品性價比較高。

    用戶可根據工程需要，配合遠傳變送器使用，可實現就地數字顯示，以

及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。

也可以配合磁性控制開關或接近開關等使用，對液位監控報警或對進液出液設

備進行控制

不銹鋼內襯四氟磁翻板液位計的參數

測量范圍：300～5000㎜（超過5000mm時可特殊訂制）
顯示精度：±10mm；
工作壓力：不銹鋼內襯PTFE：≤ 2.5MPa；
          不銹鋼內襯PP：≤ １.０Mpa　
(我公司壓力可做25Mpa, 詳見高溫高壓型儀表)
介質溫度：不銹鋼內襯PTFE：-20~200℃；
          不銹鋼內襯PP：-20~90℃
介質密度：≥.0.5g/cm3；
介質密度差：≥.0.15g/cm3（測量界位）
介質粘度： ≤0.4Pa·S；
過程連接：DN20/25 PN1.0 (執行標準HG20592~20635-97)，如需其它標準可按客戶要求制造。
接液材質： PTFE、PP；（按介質化學性質及使用溫度壓力選擇）；
浮子材質： PTFE、PP、不銹鋼襯PTFE等。

結構特點

磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

磁翻板液位計的結構特點

1、磁翻板液位計結構

液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的長久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。

2、上下限開關輸出

利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的彈簧開關動作，實現開-關控制或報警。

3、液位計電遠傳

在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，傳喚成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。
